Lắp pin lithium SuperV SVF48-230 cho xe nâng điện Komatsu 1.3 tấn tại Hà Nội
MH Power vừa hoàn thành việc thay thế bộ ắc quy chì cũ bằng pin lithium SuperV SVF48-230 cho một xe nâng điện Komatsu tại phường Phú Lương, Hà Nội.
Xe sử dụng hệ thống điện 48V và trước đây được trang bị bộ ắc quy chì dạng cell truyền thống. Sau một thời gian vận hành, bộ bình cũ đã xuống cấp, khả năng tích điện giảm và cần bảo dưỡng thường xuyên. Khách hàng lựa chọn chuyển sang pin lithium nhằm nâng cao hiệu quả sử dụng xe, rút ngắn thời gian sạc và giảm công việc chăm sóc, bảo dưỡng bình điện.
Trong quá trình triển khai, đội ngũ kỹ thuật MH Power thực hiện khảo sát trực tiếp, đo đạc khoang pin, kiểm tra đầu kết nối, đánh giá kết cấu đối trọng và thiết kế phương án lắp đặt phù hợp với chiếc xe thực tế.
Thông tin xe nâng được lắp đặt pin lithium

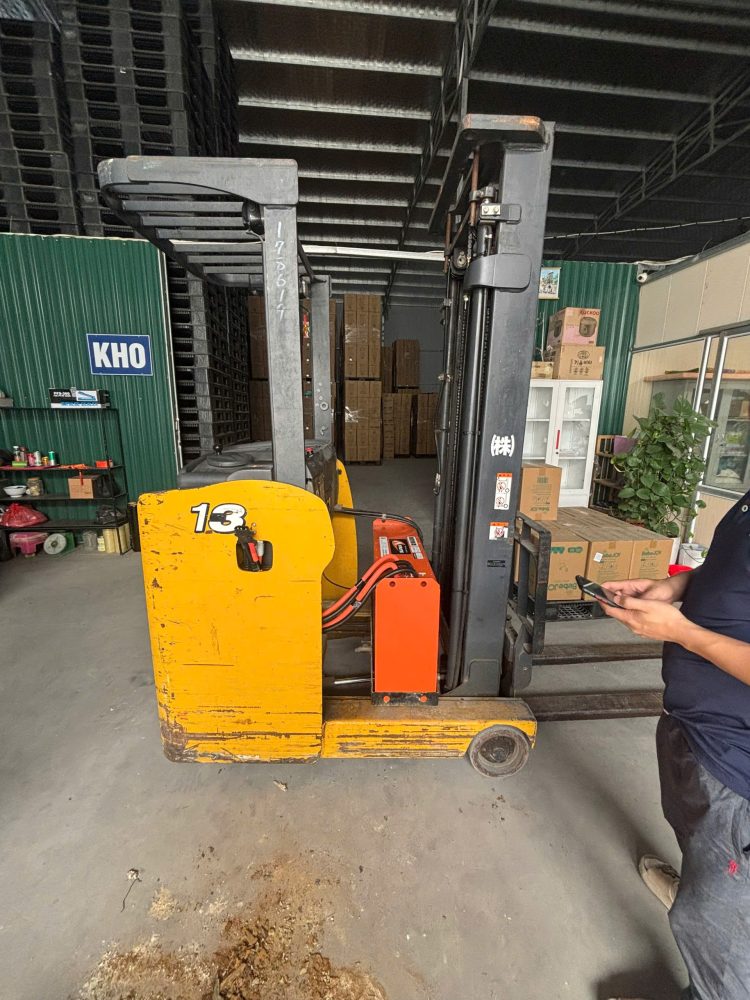

Chiếc xe trong dự án là xe nâng điện đứng lái của Komatsu, sử dụng điện áp hệ thống 48V.
Thông số cơ bản của xe
| Nội dung | Thông tin |
|---|---|
| Hãng xe | Komatsu |
| Model | FB13RSF-14 |
| Năm sản xuất | 2008 |
| Điện áp hệ thống | 48V |
| Tải trọng nâng tối đa theo tem xe | 1.250 kg |
| Chiều cao nâng tối đa | Khoảng 3 mét |
| Loại xe | Xe nâng điện đứng lái |
| Địa điểm lắp đặt | Phường Phú Lương, Hà Nội |
Theo tem thông số trên xe, model Komatsu FB13RSF-14 có tải trọng nâng tối đa 1.250 kg. Trong thực tế, dòng xe này thường được xếp vào nhóm xe nâng điện khoảng 1,3–1,4 tấn.

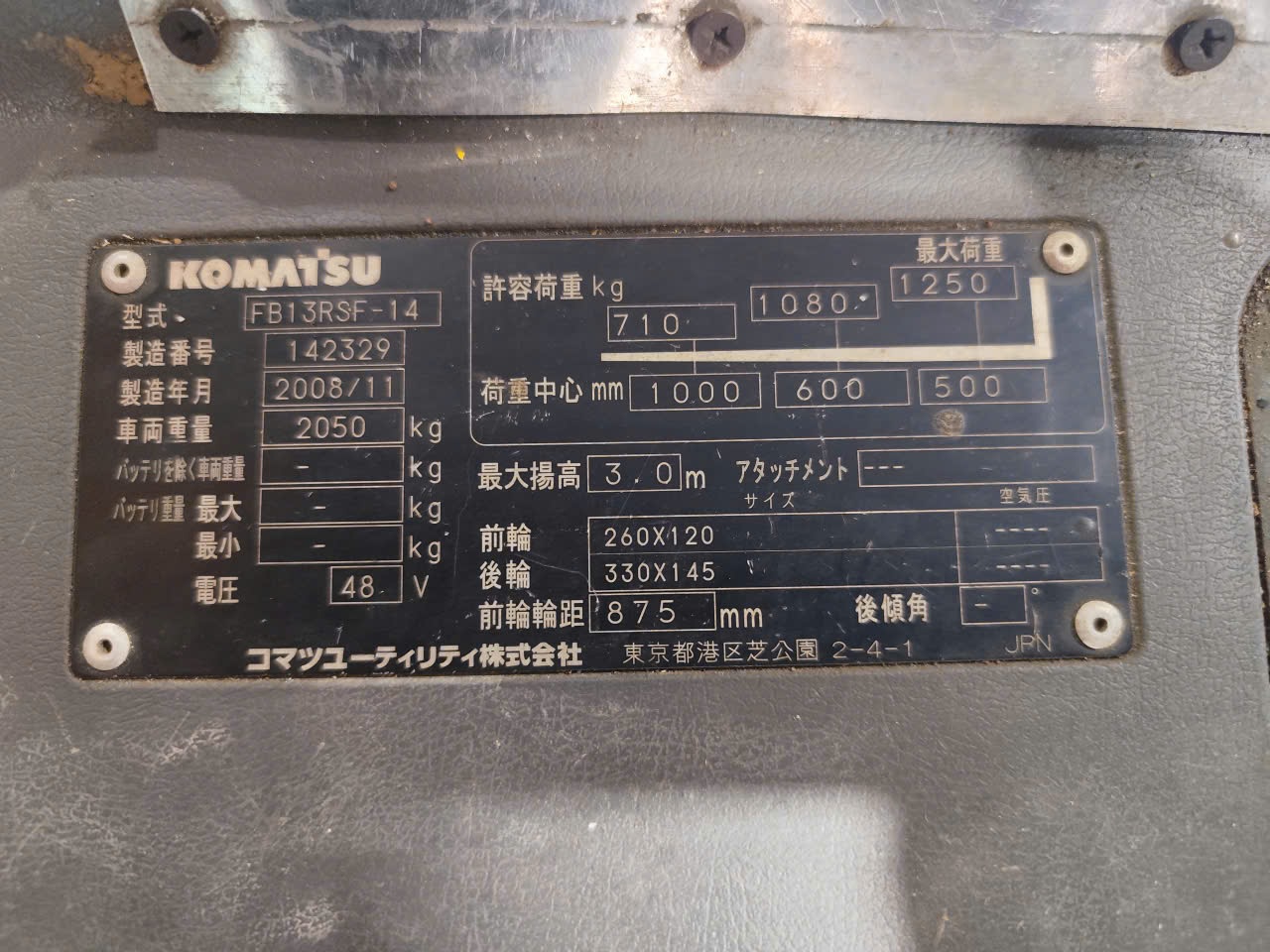

Kiểm tra tem thông số của xe
Tem xe là một trong những thông tin quan trọng cần kiểm tra trước khi lựa chọn pin lithium thay thế.
Từ tem xe, kỹ thuật viên có thể xác định được:
- Hãng và model xe
- Điện áp hệ thống
- Tải trọng nâng cho phép
- Chiều cao nâng
- Năm sản xuất
- Một số thông số liên quan đến kết cấu và vận hành
Trong trường hợp này, tem xe thể hiện rõ điện áp hệ thống là 48V. Vì vậy, bộ pin lithium được lựa chọn phải có điện áp phù hợp với hệ thống điện, bộ điều khiển, motor di chuyển và motor thủy lực của xe.
Việc lựa chọn sai điện áp có thể làm xe không hoạt động, báo lỗi hoặc gây ảnh hưởng đến các thiết bị điện và điện tử trên xe.
Tình trạng bộ ắc quy chì trước khi thay thế

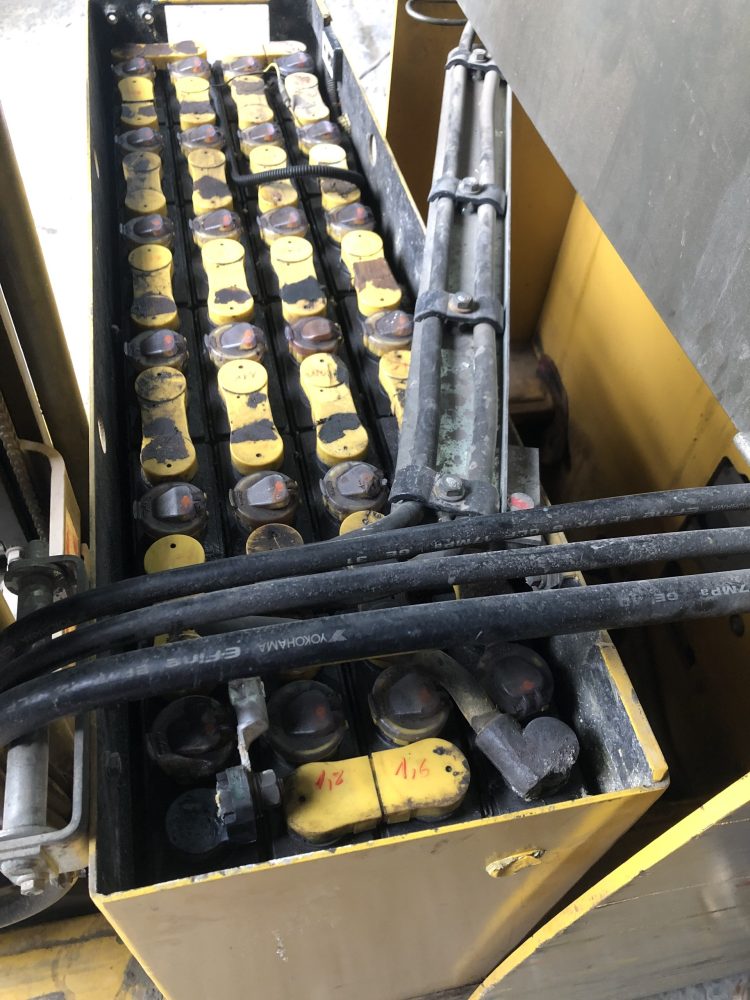

Trước khi chuyển sang pin lithium, xe sử dụng một bộ ắc quy chì dạng cell đặt trong thùng thép.
Đây là cấu trúc phổ biến trên các dòng xe nâng điện đời cũ. Bộ bình gồm nhiều cell 2V được đấu nối tiếp để tạo thành hệ thống điện áp 48V.

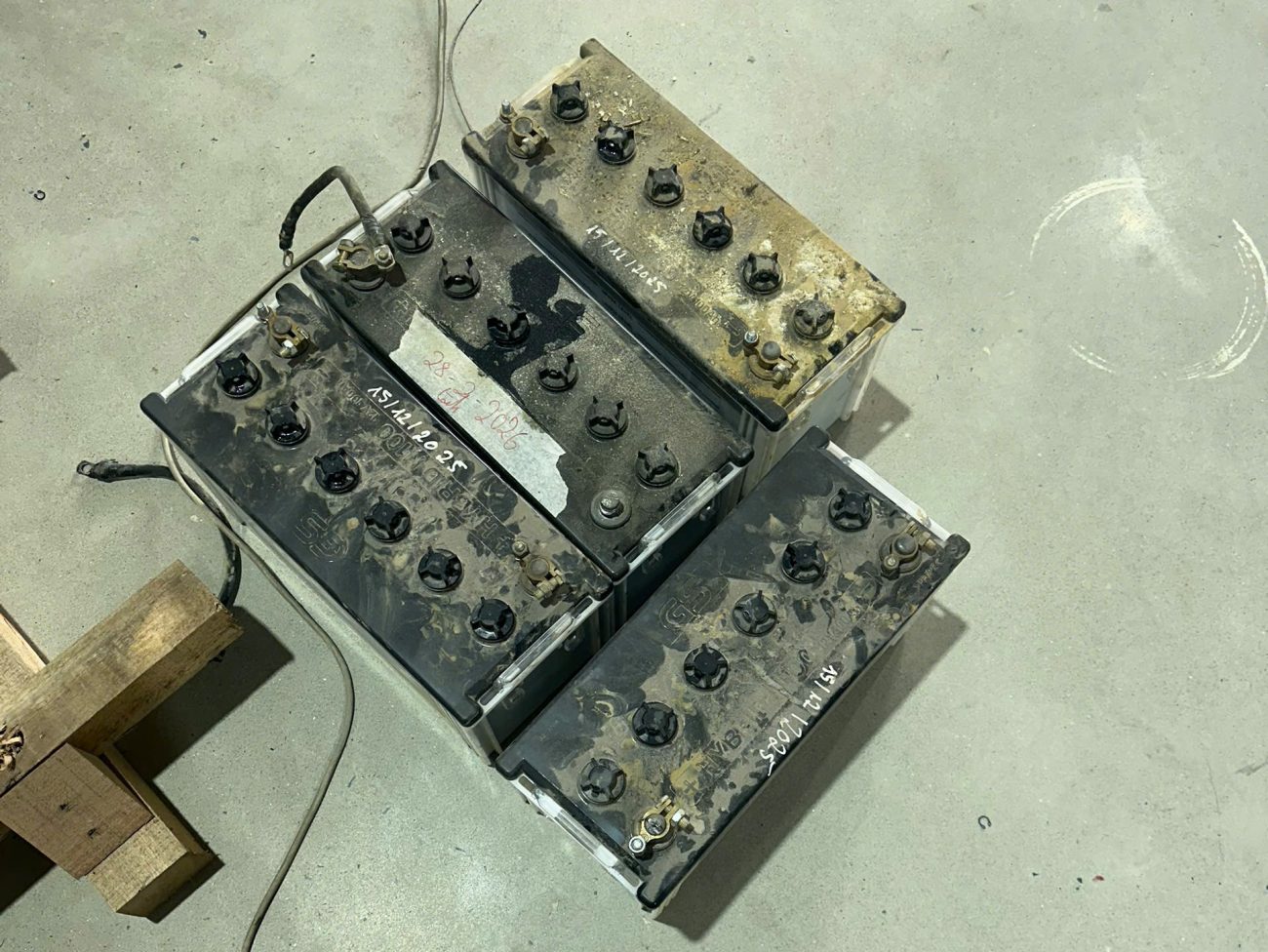

Qua hình ảnh thực tế, bộ ắc quy chì đã có dấu hiệu sử dụng trong thời gian dài:
- Bề mặt cell và đầu nối có nhiều bụi bẩn
- Một số vị trí có dấu hiệu oxy hóa
- Vỏ bình và các đầu cực đã cũ
- Bộ bình có trọng lượng lớn
- Việc vệ sinh, kiểm tra và châm nước cần thực hiện định kỳ
- Khả năng tích điện có thể bị suy giảm sau thời gian vận hành
Với ắc quy chì, người sử dụng còn phải chú ý đến mức nước điện phân, tình trạng đầu cực, quá trình cân bằng giữa các cell và môi trường sạc bình.
Nếu không được bảo dưỡng đúng cách, tuổi thọ của bộ bình có thể giảm nhanh, thời gian sử dụng sau mỗi lần sạc ngắn dần và xe dễ xuất hiện hiện tượng yếu điện khi nâng tải hoặc di chuyển.
Tháo bộ ắc quy chì cũ khỏi xe
Bộ ắc quy chì xe nâng thường có trọng lượng rất lớn. Ngoài chức năng cung cấp điện, khối lượng của bộ bình còn tham gia vào việc cân bằng tải trọng của xe.
Vì vậy, quá trình tháo bình cần được thực hiện bằng thiết bị nâng phù hợp, đúng điểm móc và bảo đảm khu vực thao tác an toàn.
Trước khi tháo bình, kỹ thuật viên thực hiện:
- Tắt nguồn điện của xe.
- Ngắt đầu kết nối giữa bình và xe.
- Kiểm tra tình trạng dây nguồn và giắc cắm.
- Xác định vị trí móc nâng.
- Tháo các bộ phận cố định bình.
- Nâng bộ bình cũ ra khỏi khoang pin.
- Vệ sinh và kiểm tra khoang lắp đặt.
Sau khi tháo ra, bộ ắc quy chì cũ được đưa ra khỏi khu vực xe để kỹ thuật viên tiếp tục đo đạc, so sánh kích thước và hoàn thiện phương án lắp pin lithium.

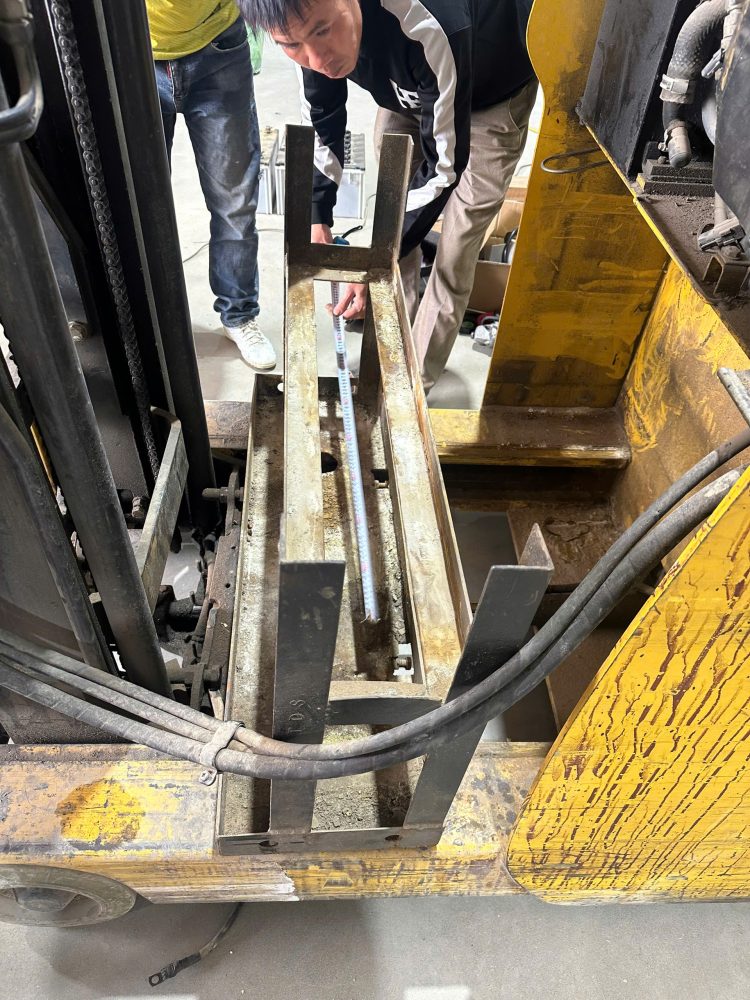

Khảo sát và đo đạc khoang pin
Không phải mọi bộ pin lithium 48V đều có thể đưa trực tiếp vào mọi loại xe nâng điện.
Mỗi dòng xe có thể khác nhau về:
- Chiều dài khoang pin
- Chiều rộng khoang pin
- Chiều cao cho phép
- Vị trí thanh chặn
- Hướng đi của dây nguồn
- Vị trí giắc kết nối
- Cơ cấu tháo lắp bình
- Khối lượng đối trọng yêu cầu
Do đó, đội ngũ kỹ thuật MH Power tiến hành đo trực tiếp khoang pin và khung đỡ trên xe.
Việc đo đạc giúp bảo đảm bộ pin mới:
- Đặt vừa trong khoang pin
- Không va chạm với khung xe
- Không ảnh hưởng đến các đường ống và dây điện
- Được cố định chắc chắn khi xe di chuyển
- Thuận tiện cho quá trình kiểm tra, bảo dưỡng
- Có phương án bố trí đối trọng phù hợp

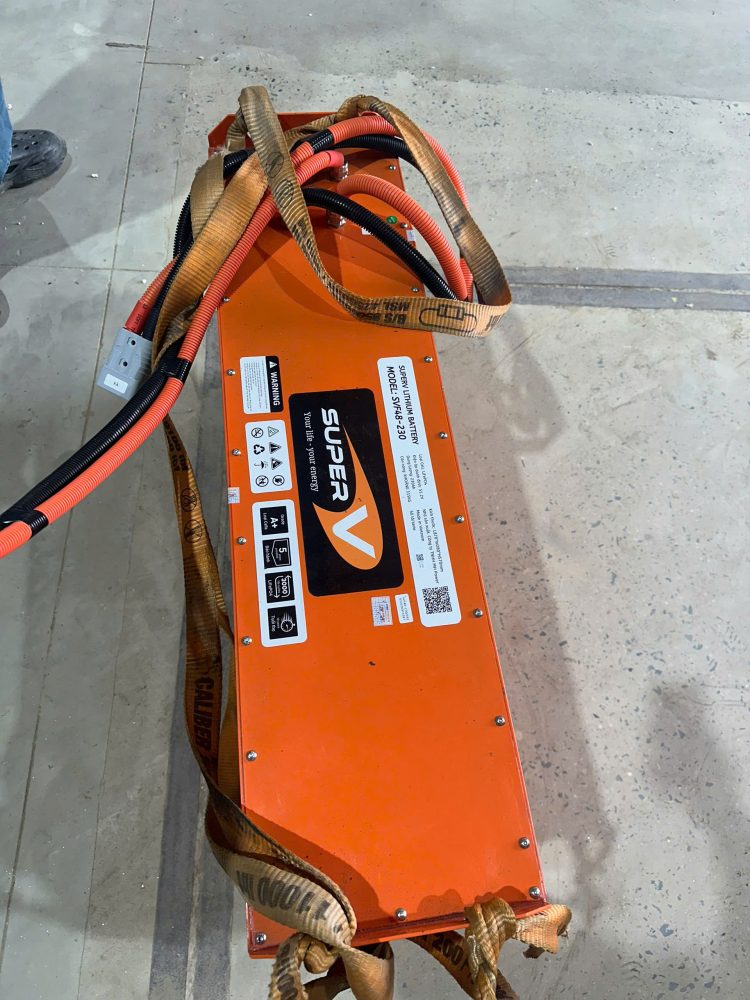

Bộ pin lithium SuperV SVF48-230 được lựa chọn
Sau khi khảo sát hệ thống điện và kích thước lắp đặt, MH Power lựa chọn bộ pin lithium SuperV SVF48-230 để thay thế cho bộ ắc quy chì cũ.
Thông số cơ bản của pin SuperV SVF48-230
| Thông số | Giá trị |
|---|---|
| Thương hiệu | SuperV |
| Model | SVF48-230 |
| Công nghệ cell | Lithium sắt phosphate – LiFePO₄ |
| Điện áp danh định | 51,2V |
| Dung lượng danh định | 230Ah |
| Năng lượng danh định | Khoảng 11,8kWh |
| Hệ thống xe phù hợp | Xe nâng điện hệ 48V |
| Bộ quản lý pin | BMS quản lý và bảo vệ pin |
| Ứng dụng | Xe nâng điện, thiết bị công nghiệp sử dụng hệ 48V |
Năng lượng danh định của bộ pin được tính theo công thức:
51,2V × 230Ah = 11.776Wh, tương đương khoảng 11,8kWh.
Dung lượng sử dụng và thời gian vận hành thực tế còn phụ thuộc vào nhiều yếu tố như:
- Công suất motor của xe
- Tải trọng nâng
- Chiều cao và tần suất nâng hạ
- Quãng đường di chuyển
- Độ dốc của mặt bằng
- Tình trạng motor và bộ điều khiển
- Thói quen vận hành của người lái
- Nhiệt độ môi trường
Vì vậy, dung lượng pin không nên được lựa chọn chỉ dựa trên điện áp. Cần xem xét cả cường độ làm việc của xe và thời gian vận hành mà khách hàng mong muốn.
Vì sao pin lithium 51,2V có thể sử dụng cho xe nâng điện 48V?
Xe nâng sử dụng ắc quy chì 48V thường được cấu tạo từ 24 cell ắc quy chì 2V đấu nối tiếp.
Mức 48V trên tem xe là điện áp danh định của hệ thống. Trong thực tế, điện áp của bộ ắc quy chì thay đổi theo trạng thái sạc và tải làm việc.
Bộ pin lithium LiFePO₄ sử dụng cho hệ 48V thường có điện áp danh định 51,2V. Đây là cấu hình phổ biến để thay thế cho ắc quy chì 48V, với điều kiện bộ pin được thiết kế đúng và các thông số điện áp, dòng điện phải phù hợp với hệ thống điều khiển của xe.
Trước khi lắp đặt, kỹ thuật viên cần kiểm tra:
- Điện áp làm việc của xe
- Điện áp tối đa mà bộ điều khiển chấp nhận
- Dòng tiêu thụ khi di chuyển
- Dòng tiêu thụ khi nâng tải
- Dòng khởi động tức thời
- Cấu hình sạc
- Chuẩn đầu giắc kết nối
- Yêu cầu giao tiếp tín hiệu, nếu xe có sử dụng
Đây là lý do việc chuyển đổi sang pin lithium nên được thực hiện bởi đơn vị có kinh nghiệm về xe nâng điện và hệ thống pin công nghiệp.
Hệ thống quản lý pin BMS
Bộ pin SuperV SVF48-230 được trang bị hệ thống quản lý pin BMS.
BMS có nhiệm vụ giám sát và bảo vệ bộ pin trong quá trình sạc và xả. Tùy theo cấu hình sản phẩm, hệ thống có thể quản lý các thông số chính như:
- Điện áp tổng của bộ pin
- Điện áp từng cell
- Dòng sạc
- Dòng xả
- Nhiệt độ pin
- Trạng thái sạc
- Trạng thái cảnh báo
- Các điều kiện bảo vệ an toàn
BMS giúp giảm nguy cơ pin hoạt động vượt quá giới hạn thiết kế. Tuy nhiên, BMS không thay thế cho việc lựa chọn đúng công suất pin, dây dẫn, cầu chì, giắc nguồn và bộ sạc.
Toàn bộ hệ thống cần được thiết kế đồng bộ để bảo đảm xe vận hành ổn định.
Kiểm tra đầu kết nối nguồn
Xe đang sử dụng đầu giắc nguồn công nghiệp có ký hiệu cực âm và cực dương rõ ràng.
Trước khi đấu nối, kỹ thuật viên cần kiểm tra:
- Đúng cực tính âm và dương
- Tình trạng tiếp điểm bên trong giắc
- Mức độ oxy hóa
- Độ chắc chắn của đầu cos
- Tiết diện dây nguồn
- Khả năng chịu dòng của đầu nối
- Độ kín và khả năng chống rung
Việc đấu ngược cực có thể gây hư hỏng nghiêm trọng cho hệ thống điện của xe hoặc bộ pin. Vì vậy, cực tính phải được đo và xác nhận bằng thiết bị trước khi kết nối.
Vị trí hình ảnh 7: Đầu giắc nguồn của xe nâng
Chú thích: Kiểm tra cực tính, tình trạng tiếp điểm và khả năng chịu dòng của đầu giắc trước khi kết nối pin mới.
Alt ảnh đề xuất: Đầu giắc nguồn 48V của xe nâng điện Komatsu.
Thiết kế khung cố định và phương án đối trọng
Một trong những điểm quan trọng khi thay ắc quy chì bằng pin lithium là sự chênh lệch về trọng lượng.
Ắc quy chì có khối lượng rất lớn. Trong khi đó, pin lithium cùng mức năng lượng thường nhẹ hơn đáng kể. Trên xe nâng điện, bộ bình không chỉ cung cấp năng lượng mà còn có thể là một phần trong tổng khối lượng cân bằng của xe.
Vì vậy, không nên chỉ đặt một bộ pin lithium nhẹ vào khoang bình cũ mà bỏ qua vấn đề cố định và đối trọng.
Trong dự án này, kỹ thuật viên thực hiện:
- Đo kích thước khoang pin
- Kiểm tra vị trí chịu lực
- Thiết kế khung đặt pin
- Xác định vị trí cố định bộ pin
- Bố trí khoảng trống cho dây nguồn
- Tính toán phương án bổ sung khối lượng khi cần thiết
- Bảo đảm pin không xê dịch trong quá trình xe vận hành
Khung pin cần đủ độ cứng, chịu rung và giữ bộ pin ổn định khi xe:
- Tăng tốc
- Phanh
- Chuyển hướng
- Đi qua bề mặt không bằng phẳng
- Nâng và hạ hàng
Việc gia công khung không chỉ nhằm làm cho pin “vừa” với khoang lắp đặt mà còn phải bảo đảm an toàn cơ khí trong suốt thời gian sử dụng.
Quá trình đưa pin lithium vào khoang xe
Sau khi hoàn thành việc chuẩn bị khoang pin và khung đỡ, bộ pin SuperV SVF48-230 được đưa vào vị trí lắp đặt bằng thiết bị nâng phù hợp.
Trong quá trình này, kỹ thuật viên chú ý:
- Không để dây cáp chịu lực kéo
- Không nâng pin bằng dây điện
- Không để vỏ pin va chạm mạnh với khung xe
- Kiểm tra khoảng cách với đường ống thủy lực
- Sắp xếp dây nguồn tránh bị cọ xát hoặc kẹp
- Cố định pin trước khi kết nối điện
- Kiểm tra lại cực tính trước khi đóng điện
Sau khi bộ pin được đặt đúng vị trí, hệ thống cố định được siết chặt và kiểm tra lại toàn bộ.
Kiểm tra sau khi lắp đặt
Sau khi hoàn thành phần cơ khí và kết nối điện, đội ngũ kỹ thuật tiến hành kiểm tra vận hành.
Kiểm tra tĩnh
Các hạng mục kiểm tra ban đầu gồm:
- Điện áp tổng của bộ pin
- Cực tính đầu ra
- Tình trạng giắc kết nối
- Độ chắc chắn của đầu cos
- Vị trí dây cáp
- Độ chắc chắn của khung pin
- Khoảng cách an toàn với các bộ phận chuyển động
- Tình trạng cảnh báo trên BMS
- Tình trạng hiển thị của xe
Kiểm tra vận hành
Xe được chạy thử các chức năng cơ bản:
- Bật khóa điện
- Di chuyển tiến
- Di chuyển lùi
- Đánh lái
- Nâng càng
- Hạ càng
- Nghiêng khung nâng
- Kiểm tra phản ứng khi tăng tải
- Kiểm tra điện áp trong quá trình vận hành
- Kiểm tra tình trạng bất thường của dây và đầu nối
Sau khi chạy thử, xe hoạt động ổn định, các chức năng di chuyển và nâng hạ hoạt động bình thường.
Vị trí hình ảnh 9: Hình ảnh xe sau khi hoàn thành lắp đặt
Chú thích: Bộ pin lithium được cố định trong khoang xe, dây nguồn được sắp xếp và kết nối hoàn chỉnh.
Alt ảnh đề xuất: Xe nâng Komatsu sau khi lắp pin lithium SuperV SVF48-230.
Kiểm tra di chuyển, đánh lái và nâng hạ sau khi thay pin lithium.
Lợi ích khi chuyển từ ắc quy chì sang pin lithium
1. Không cần châm nước định kỳ
Ắc quy chì nước cần được kiểm tra và bổ sung nước cất trong quá trình sử dụng. Nếu mực nước quá thấp, bản cực có thể bị ảnh hưởng và tuổi thọ bình giảm.
Pin lithium LiFePO₄ không cần châm nước, giúp giảm công việc bảo dưỡng hằng ngày.
2. Khoang pin sạch hơn
Ắc quy chì có thể xuất hiện bụi bẩn, oxy hóa đầu cực hoặc hơi axit trong quá trình sử dụng và sạc.
Pin lithium có kết cấu kín hơn, giúp khu vực lắp đặt sạch sẽ và thuận tiện cho việc kiểm tra.
3. Có thể sạc bổ sung trong thời gian nghỉ
Pin lithium phù hợp với hình thức sạc cơ hội, nghĩa là có thể sạc bổ sung trong giờ nghỉ hoặc thời gian xe tạm dừng.
Điều này thuận tiện cho các đơn vị vận hành xe nhiều giờ trong ngày.
Tuy nhiên, bộ sạc phải đúng thông số và tương thích với bộ pin. Không nên sử dụng bộ sạc ắc quy chì cũ cho pin lithium nếu chưa được kiểm tra và xác nhận.
4. Điện áp ổn định hơn trong quá trình sử dụng
Đặc tính điện áp của pin lithium tương đối ổn định trong phần lớn chu kỳ xả. Xe có thể duy trì khả năng vận hành tốt hơn khi dung lượng pin giảm dần.
Khả năng làm việc thực tế vẫn phụ thuộc vào công suất pin, mức tải và tình trạng của xe.
5. Giảm thời gian bảo dưỡng bình
Người sử dụng không phải thường xuyên thực hiện các công việc như:
- Kiểm tra mực nước
- Châm nước cất
- Vệ sinh hơi axit
- Cân chỉnh từng cell theo cách của bình chì
- Xử lý đầu cực bị oxy hóa do môi trường bình
6. Theo dõi trạng thái pin thuận tiện hơn
Bộ pin lithium có BMS quản lý, giúp theo dõi các thông số vận hành và phát hiện cảnh báo trong quá trình sử dụng.
Tùy theo cấu hình pin, người dùng hoặc kỹ thuật viên có thể kiểm tra một số dữ liệu như điện áp, dòng điện, nhiệt độ và trạng thái sạc.
Những điểm cần lưu ý khi thay pin lithium cho xe nâng điện
Chuyển đổi từ ắc quy chì sang pin lithium không chỉ là thay một nguồn điện mới. Đây là quá trình cải tạo liên quan đến cả điện, cơ khí và điều kiện vận hành của xe.
Một phương án đầy đủ cần xem xét các yếu tố sau:
Điện áp phải tương thích
Pin cần phù hợp với điện áp danh định và giới hạn điện áp của hệ thống xe.
Dòng xả phải đáp ứng công suất motor
Xe nâng tiêu thụ dòng điện lớn khi khởi động, tăng tốc hoặc nâng tải. BMS, cell, dây dẫn, cầu chì và đầu nối phải chịu được dòng làm việc của xe.
Bộ sạc phải phù hợp với pin lithium
Điện áp sạc, dòng sạc và thuật toán sạc phải đúng với cấu hình pin. Không tự ý sử dụng bộ sạc cũ nếu chưa kiểm tra.
Pin phải được cố định chắc chắn
Bộ pin không được xê dịch trong khoang khi xe phanh, chuyển hướng hoặc đi qua mặt đường không bằng phẳng.
Cần đánh giá khối lượng đối trọng
Pin lithium thường nhẹ hơn ắc quy chì. Cần kiểm tra yêu cầu khối lượng tối thiểu của bộ bình và phương án bổ sung đối trọng khi cần.
Dây nguồn và giắc phải đủ khả năng chịu dòng
Đầu nối quá nhỏ, tiếp xúc kém hoặc bị oxy hóa có thể phát nhiệt trong quá trình vận hành.
Cần chạy thử có tải
Không nên chỉ bật nguồn và kết luận xe đã hoạt động bình thường. Xe cần được kiểm tra di chuyển, nâng hạ và phản ứng khi làm việc thực tế.
Quy trình triển khai của MH Power
Đối với các dự án thay pin lithium cho xe nâng điện, MH Power triển khai theo các bước cơ bản:
- Tiếp nhận thông tin xe và nhu cầu sử dụng.
- Kiểm tra hãng xe, model và điện áp hệ thống.
- Khảo sát bộ bình đang sử dụng.
- Đo kích thước khoang pin.
- Xác định công suất và dung lượng pin phù hợp.
- Kiểm tra đầu giắc, dây nguồn và bộ sạc.
- Thiết kế khung pin và phương án đối trọng.
- Sản xuất và kiểm tra bộ pin.
- Lắp đặt tại xe.
- Chạy thử và bàn giao.
- Hướng dẫn khách hàng sử dụng và sạc pin.
- Theo dõi, bảo hành và hỗ trợ kỹ thuật sau lắp đặt.
Mỗi dòng xe có thiết kế khác nhau. Do đó, thông số và phương án của dự án này không nên được áp dụng trực tiếp cho một chiếc xe khác khi chưa khảo sát.
Kết quả sau khi hoàn thiện
Sau quá trình tháo bộ ắc quy chì, đo đạc khoang pin, gia công phương án lắp đặt và kết nối bộ pin mới, chiếc xe nâng điện Komatsu đã được trang bị bộ pin lithium SuperV SVF48-230, 51,2V – 230Ah.
Bộ pin được đặt trong khoang xe, cố định chắc chắn và kết nối với hệ thống điện 48V của xe.
Kết quả chạy thử cho thấy:
- Xe khởi động bình thường
- Di chuyển tiến và lùi ổn định
- Hệ thống đánh lái hoạt động
- Chức năng nâng hạ hoạt động bình thường
- Không xuất hiện cảnh báo bất thường trong quá trình kiểm tra
- Dây nguồn và đầu kết nối được bố trí gọn gàng
- Bộ pin được giữ chắc chắn trong khoang lắp đặt
Việc chuyển đổi giúp khách hàng giảm công việc bảo dưỡng bình điện và thuận tiện hơn trong quá trình sạc, vận hành xe hằng ngày.
Pin lithium SuperV cho xe nâng điện
MH Power cung cấp giải pháp pin lithium SuperV cho nhiều nhóm thiết bị công nghiệp như:
- Xe nâng điện đứng lái
- Xe nâng điện ngồi lái
- Xe nâng tay điện
- Xe nâng reach truck
- Xe nâng pallet
- Xe kéo điện
- Xe nâng người chạy điện
- Xe golf và xe điện chuyên dụng
Giải pháp có thể được thiết kế theo:
- Điện áp hệ thống
- Dung lượng yêu cầu
- Kích thước khoang pin
- Công suất motor
- Cường độ vận hành
- Chuẩn đầu kết nối
- Yêu cầu đối trọng
- Điều kiện sạc tại nhà máy
Đối với xe cũ hoặc xe không còn đầy đủ tài liệu kỹ thuật, MH Power có thể khảo sát trực tiếp để xác định phương án phù hợp.
Thông tin dự án
Sản phẩm: Pin lithium SuperV SVF48-230
Điện áp danh định: 51,2V
Dung lượng: 230Ah
Năng lượng danh định: Khoảng 11,8kWh
Thiết bị lắp đặt: Xe nâng điện Komatsu FB13RSF-14
Hệ điện của xe: 48V
Tải trọng nâng theo tem: 1.250 kg
Địa điểm: Phường Phú Lương, Hà Nội
Đơn vị thực hiện: MH Power
