Lắp pin lithium SuperV SVF48-280 cho xe nâng Toyota tại Nam Định
Lắp đặt pin lithium SuperV SVF48-280 cho xe nâng Toyota 1.5 tấn tại nhà máy may ở Nam Định
MH Power vừa hoàn thành khảo sát, thiết kế và lắp đặt bộ pin lithium SuperV SVF48-280 cho xe nâng điện Toyota 1.5 tấn đang vận hành tại một nhà máy may ở Nam Định.
Xe trước đây sử dụng bộ ắc quy chì GS Yuasa 48V – 280Ah, trọng lượng khoảng 465 kg. Sau khi khảo sát trực tiếp xe, đo kích thước bộ bình nguyên bản và kiểm tra yêu cầu về trọng lượng, MH Power lựa chọn giải pháp SuperV SVF48-280 – 51.2V 280Ah, được thiết kế theo kích thước khoang pin của xe và giữ trọng lượng bộ pin ở mức phù hợp với ứng dụng.
Đây là một case thực tế cho thấy việc chuyển đổi xe nâng từ ắc quy chì sang pin lithium không đơn thuần là lựa chọn một bộ pin cùng điện áp và dung lượng, mà cần khảo sát đầy đủ kích thước, trọng lượng, đầu nối, khả năng cấp dòng và không gian lắp đặt của từng xe.
1. Khảo sát xe nâng Toyota trước khi chuyển đổi
Chiếc xe được khách hàng sử dụng là Toyota 7FBR15, dòng xe nâng điện reach truck có tải trọng danh định 1.500 kg.

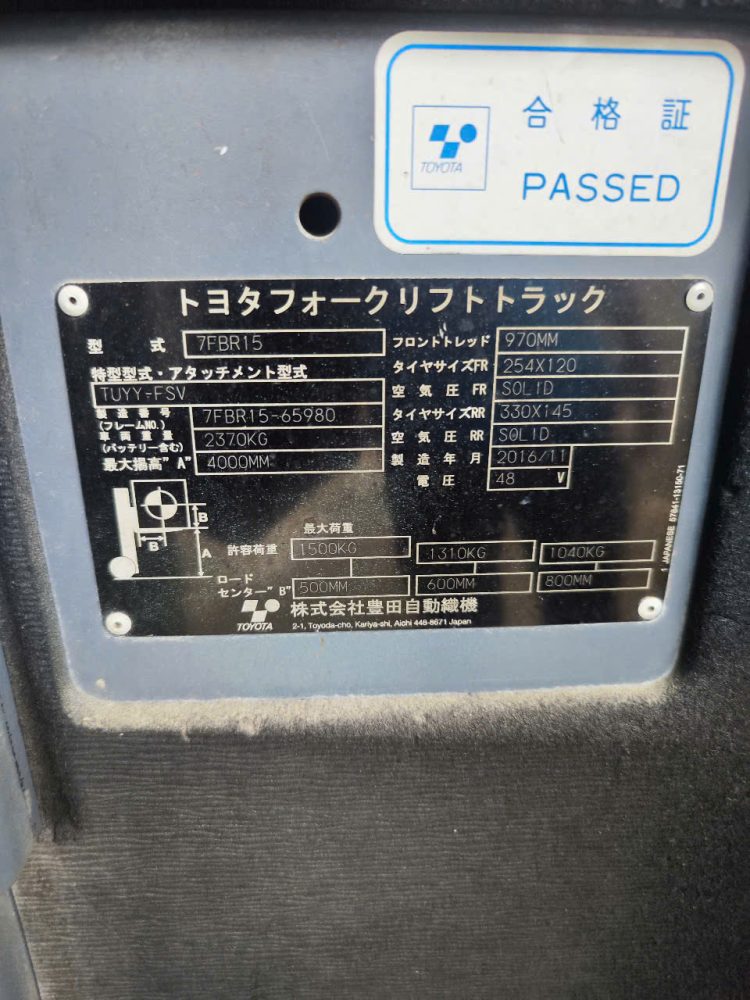

Theo tem thông số trên xe:
- Hãng xe: Toyota
- Model: 7FBR15
- Tải trọng danh định: 1.500 kg
- Điện áp hệ thống: 48V
- Năm sản xuất thể hiện trên tem: 11/2016
Trước khi thiết kế pin, kỹ thuật viên MH Power kiểm tra trực tiếp tem xe và hệ thống nguồn nhằm xác định đúng điện áp, không gian lắp đặt cũng như cấu hình phù hợp.
2. Bộ ắc quy chì nguyên bản: GS Yuasa 48V – 280Ah
Xe đang sử dụng bộ ắc quy traction battery của GS Yuasa.

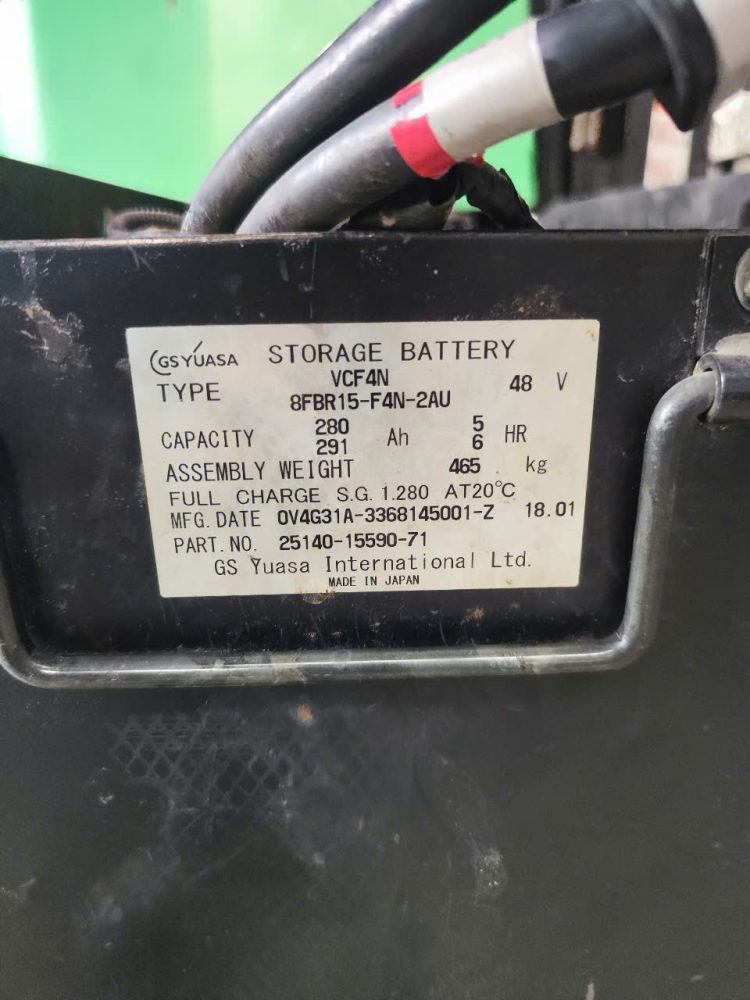

Thông tin thể hiện trên tem bộ bình:
| Hạng mục | Thông số |
|---|---|
| Thương hiệu | GS Yuasa |
| Điện áp | 48V |
| Dung lượng ở 5HR | 280Ah |
| Dung lượng ở 6HR | 291Ah |
| Trọng lượng bộ bình | 465 kg |
| Xuất xứ thể hiện trên tem | Japan |
Với xe nâng điện, trọng lượng bộ bình nguyên bản là một thông số đặc biệt quan trọng. Vì bình nằm trong thân xe nên ngoài chức năng cung cấp điện, khối lượng của bộ nguồn cũng liên quan đến cấu hình và khả năng vận hành của xe.
Vì vậy, khi chuyển sang lithium, MH Power không chỉ đối chiếu 48V – 280Ah, mà còn phải xem xét cả trọng lượng và kích thước thực tế của bình chì nguyên bản.

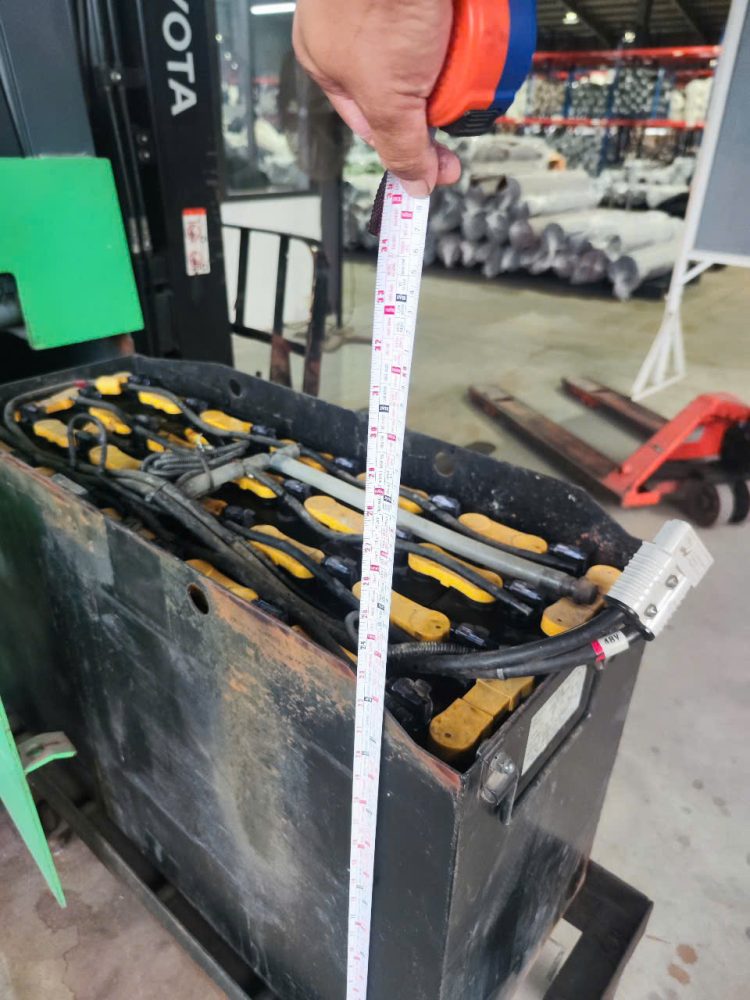

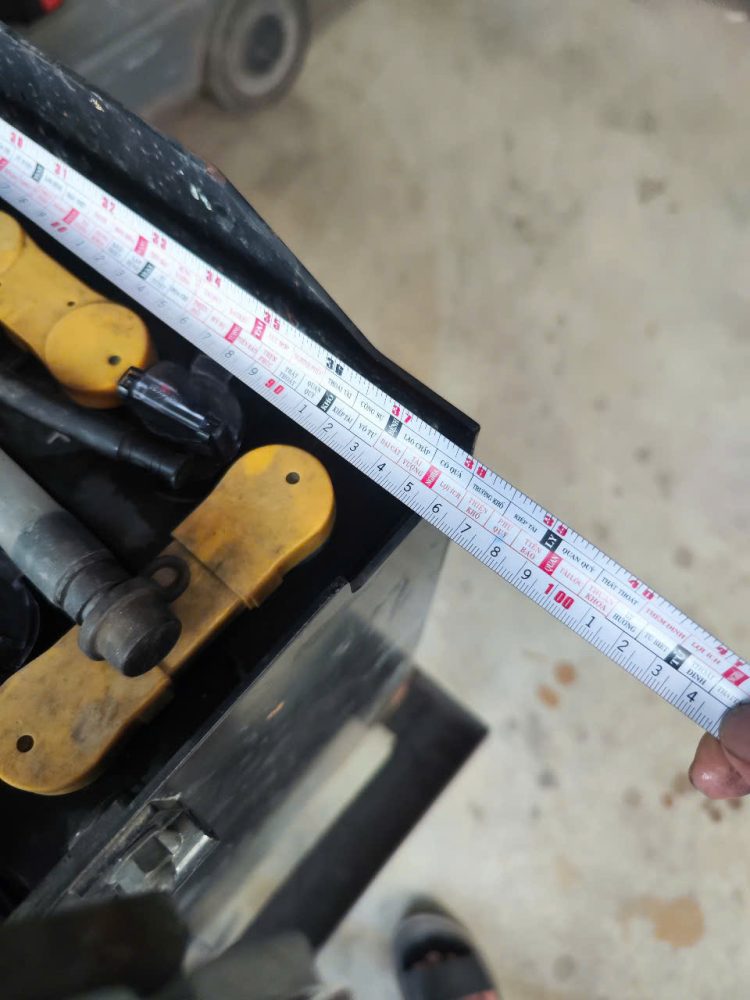

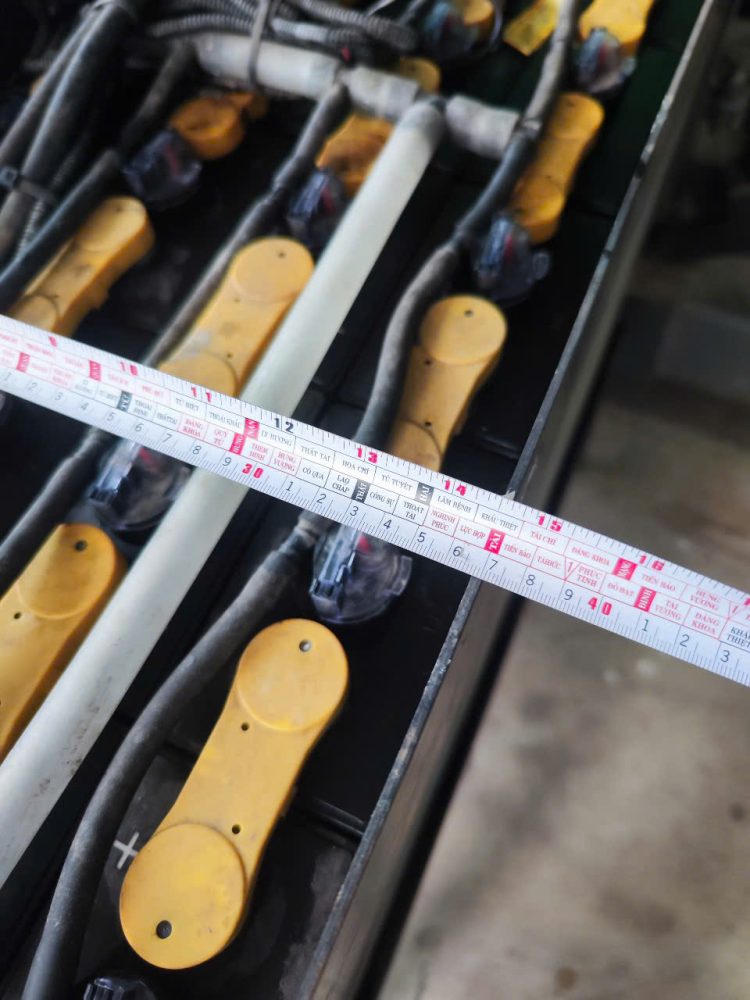

3. Đo trực tiếp kích thước bộ bình cũ trước khi thiết kế pin
Một bước quan trọng trong dự án là đo thực tế bộ ắc quy chì đang sử dụng trên xe.
Kỹ thuật viên tiến hành đo các chiều của thùng bình cũ để xác định:
- Chiều dài
- Chiều rộng
- Chiều cao
- Không gian dành cho dây nguồn
- Vị trí jack kết nối
- Khoảng hở khi đưa pin vào hoặc lấy pin ra
- Khả năng cố định bộ pin trong xe
Việc đo trực tiếp tại xe giúp giảm sai số so với chỉ dựa trên catalog hoặc thông số danh nghĩa.
Đối với các xe nâng đã sử dụng nhiều năm, đây càng là bước cần thiết bởi kết cấu xe, thùng bình hoặc một số chi tiết có thể đã được thay đổi trong quá trình vận hành.
4. Giải pháp MH Power lựa chọn: SuperV SVF48-280

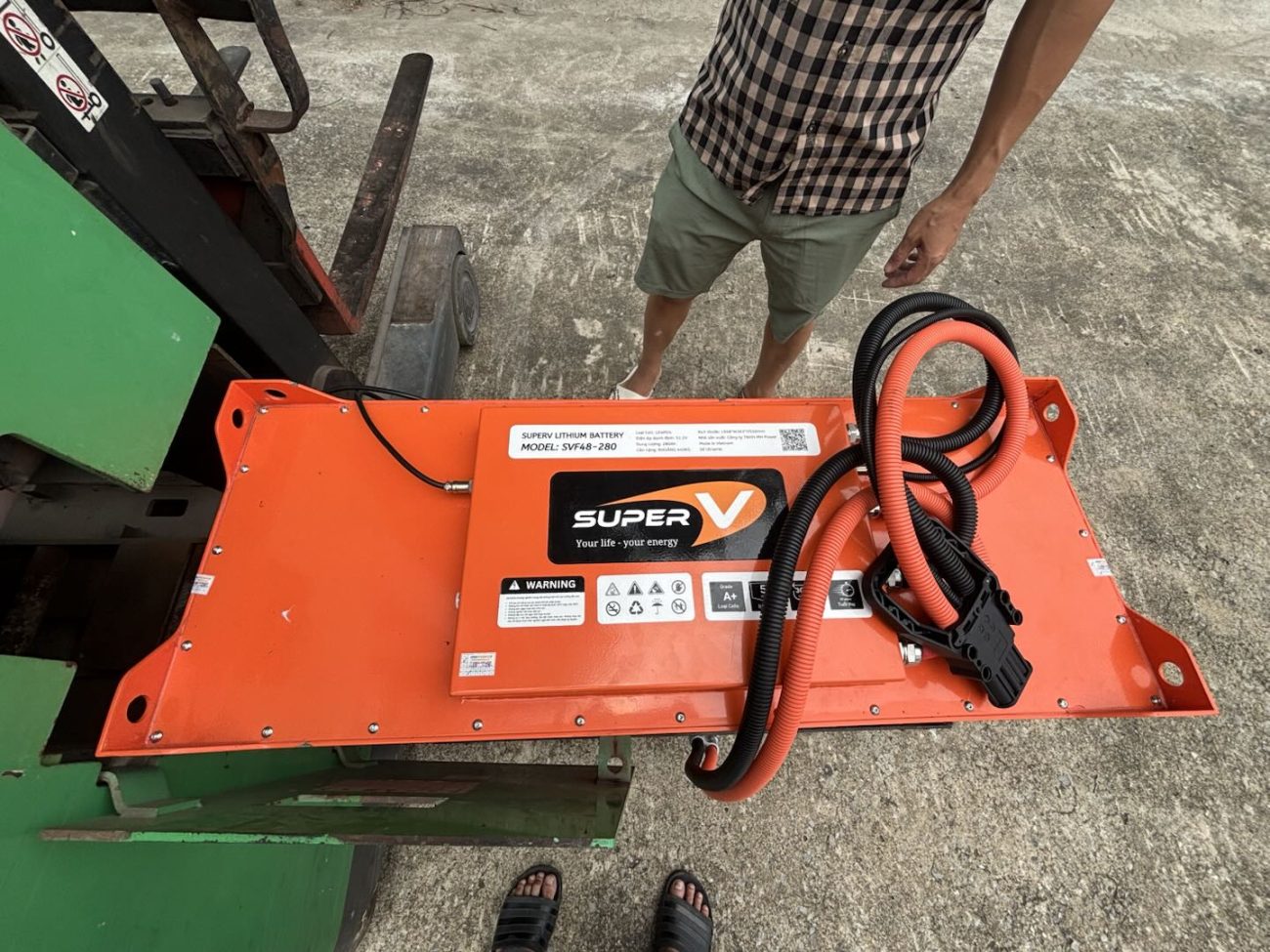

Sau khi hoàn tất khảo sát, MH Power lựa chọn cấu hình SuperV SVF48-280 cho xe.

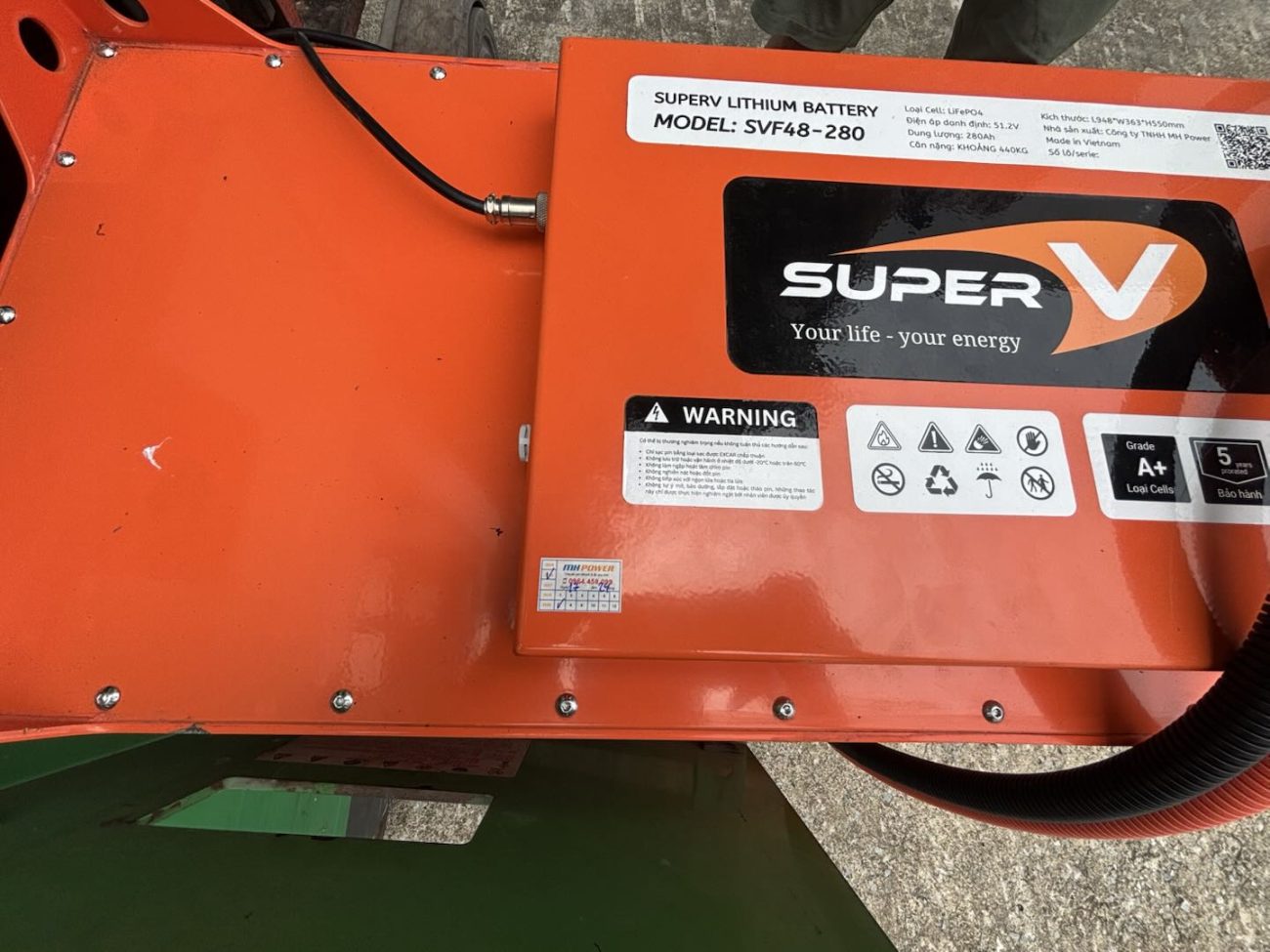

Thông số chính của bộ pin trong dự án
| Hạng mục | Thông tin |
|---|---|
| Thương hiệu | SuperV |
| Model | SVF48-280 |
| Công nghệ cell | LiFePO₄ |
| Điện áp danh định | 51.2V |
| Dung lượng | 280Ah |
| Trọng lượng thể hiện trên tem | khoảng 440 kg |
| Kích thước thể hiện trên tem | khoảng L948 × W363 × H550 mm |
| Ứng dụng | Xe nâng Toyota 7FBR15 |
| Hệ điện áp xe | 48V |
| Hệ thống quản lý | BMS |
Điểm đáng chú ý trong dự án này là trọng lượng bộ pin lithium được thiết kế khoảng 440 kg, khá gần với bộ ắc quy chì nguyên bản 465 kg.
Chênh lệch chỉ khoảng 25 kg, thay vì giảm hàng trăm kilogram như nhiều bộ pin lithium thông thường.
Đây là chủ ý quan trọng khi thiết kế pin cho xe nâng: pin lithium nhẹ không phải lúc nào cũng là lợi thế nếu trọng lượng bộ bình nguyên bản có vai trò trong cấu hình của xe.
Với các trường hợp cần thiết, MH Power có thể thiết kế thùng pin và phương án trọng lượng phù hợp hơn với yêu cầu của từng model xe.
5. Vì sao dung lượng lithium vẫn là 280Ah như bình chì?
Trong trường hợp này, xe ban đầu sử dụng ắc quy chì 48V – 280Ah, và bộ lithium thay thế cũng có dung lượng danh định 280Ah.
Tuy nhiên, chỉ nhìn con số Ah chưa phản ánh đầy đủ sự khác biệt giữa hai công nghệ.
Pin LiFePO₄ có đặc tính điện áp và phương thức quản lý năng lượng khác với ắc quy chì. Ngoài dung lượng, khi lựa chọn pin cho xe nâng cần đánh giá đồng thời:
- Điện áp làm việc
- Dòng xả liên tục
- Dòng xả cực đại
- Dòng nâng tải thực tế của xe
- BMS
- Khả năng sạc
- Nhiệt độ hoạt động
- Chu kỳ vận hành của khách hàng
Do đó, MH Power lựa chọn cấu hình dựa trên yêu cầu vận hành của xe thực tế, thay vì chỉ thay thế máy móc theo thông số Ah.
6. Thiết kế thùng pin theo đúng khoang xe Toyota
Bộ SVF48-280 trong dự án sử dụng kết cấu thùng thép được thiết kế theo kích thước đã khảo sát trên xe.

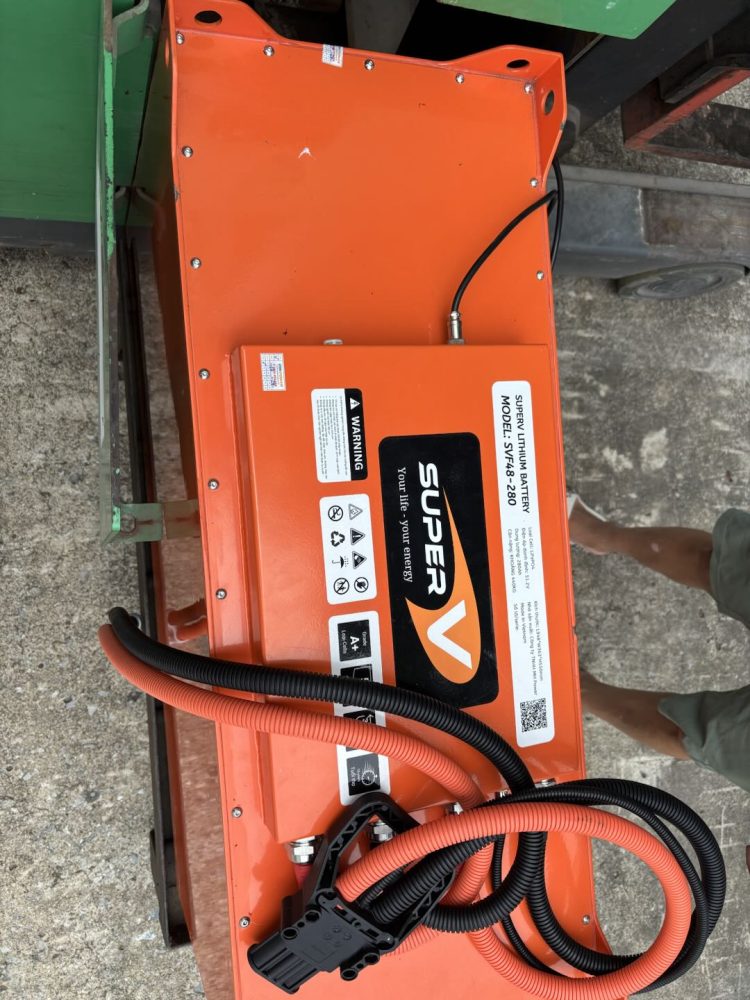

Nhìn từ bên ngoài, bộ pin có hình dạng tương ứng với không gian thùng ắc quy nguyên bản, đồng thời bố trí:
- Khoang chứa pack pin
- BMS và hệ thống bảo vệ
- Dây nguồn công suất lớn
- Giắc kết nối với xe
- Dây tín hiệu
- Các vị trí bắt và cố định thùng
- Tem nhận diện và cảnh báo
Thiết kế đúng kích thước ngay từ đầu giúp quá trình lắp đặt tại khách hàng nhanh hơn và hạn chế phải chỉnh sửa kết cấu xe.

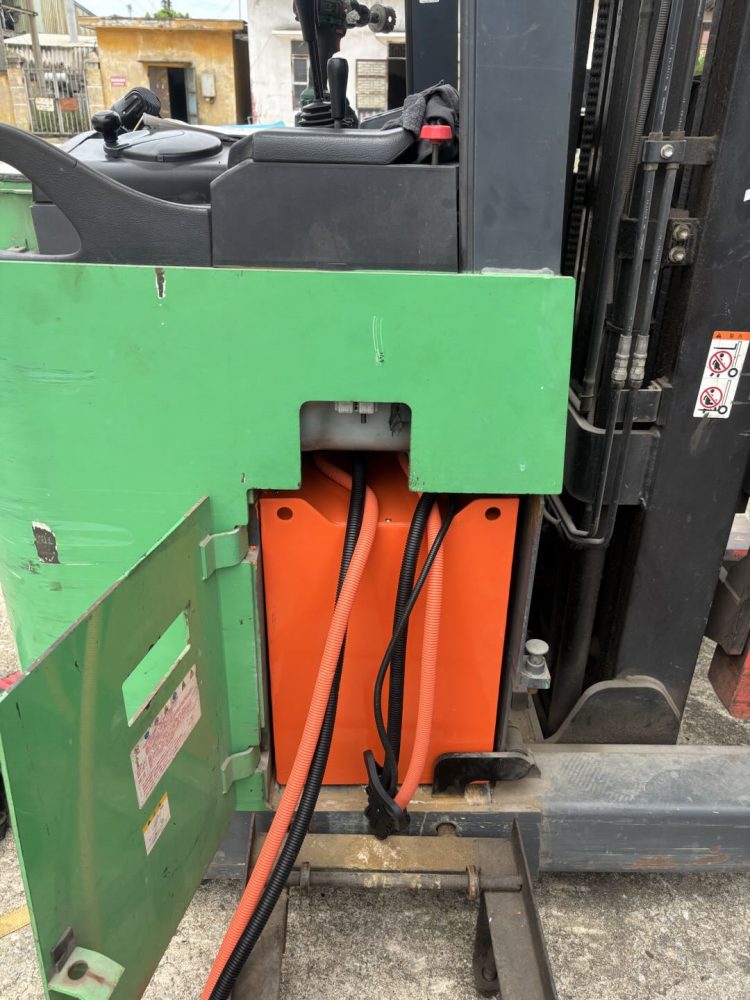

7. Lắp pin SuperV SVF48-280 vào xe
Sau khi kiểm tra lần cuối, bộ pin được đưa vào đúng vị trí của bình ắc quy cũ.
Thiết kế của SVF48-280 cho phép bộ pin nằm gọn trong khoang nguồn của Toyota 7FBR15.
Đội kỹ thuật tiếp tục kiểm tra:
- Khoảng hở giữa pin và thân xe
- Vị trí bộ pin trong khoang
- Hướng đi của dây nguồn
- Đầu jack kết nối
- Khả năng đóng mở cửa khoang pin
- Độ chắc chắn sau khi hoàn thành lắp đặt
Một ưu điểm của việc sản xuất pin theo đúng kích thước khảo sát là bộ pin có thể tận dụng kết cấu khoang nguyên bản của xe, thay vì phải thực hiện nhiều thay đổi cơ khí tại hiện trường.
8. Sử dụng bộ sạc riêng dành cho pin lithium

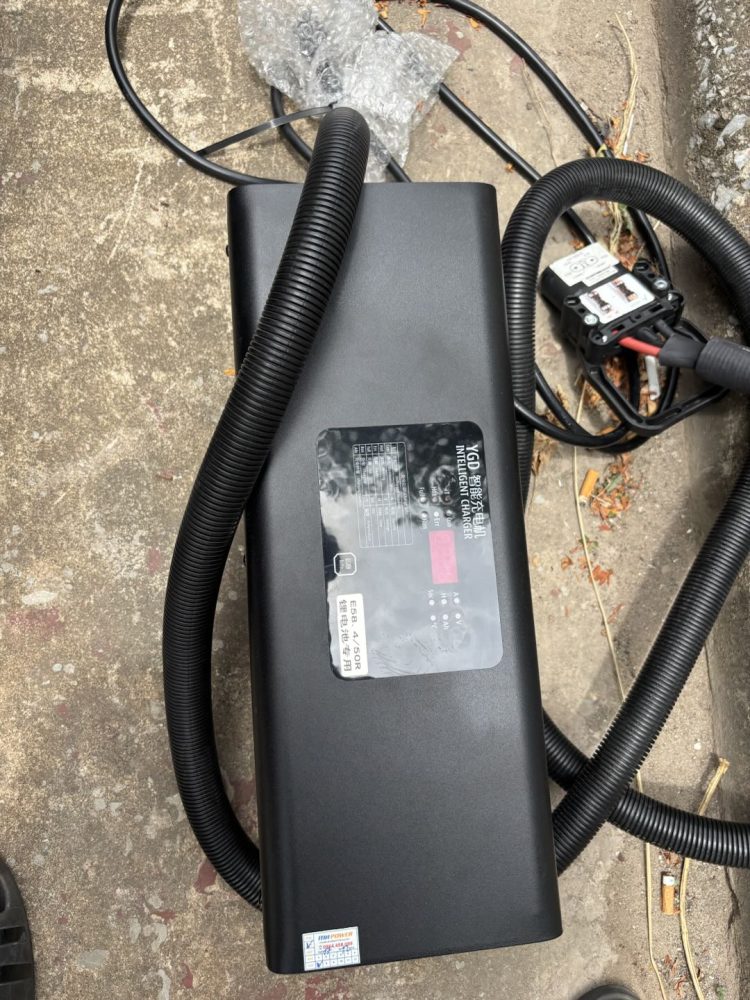

Khi chuyển đổi từ ắc quy chì sang lithium, MH Power đồng thời sử dụng bộ sạc dành cho hệ thống pin lithium.
Việc này rất quan trọng bởi đặc tính sạc của LiFePO₄ khác với ắc quy chì. Bộ sạc cần phù hợp với điện áp của pack và cấu hình BMS.
Không nên mặc định rằng bộ sạc ắc quy chì cũ có thể tiếp tục sử dụng trực tiếp sau khi thay sang lithium nếu chưa được kiểm tra và xác nhận về mặt kỹ thuật.
9. Từ ắc quy chì 465 kg đến pin lithium khoảng 440 kg: tại sao không làm nhẹ hơn?
Đây là một điểm đáng chú ý trong dự án.
Ắc quy chì nguyên bản nặng 465 kg, trong khi bộ SuperV SVF48-280 được thiết kế với trọng lượng khoảng 440 kg.
Pin lithium về bản chất có mật độ năng lượng cao hơn và có thể nhẹ hơn đáng kể so với ắc quy chì có dung lượng tương đương. Tuy nhiên, với xe nâng, giảm trọng lượng càng nhiều không phải lúc nào cũng càng tốt.
Xe nâng được thiết kế với các thông số trọng lượng và phân bố tải nhất định. Vì vậy khi chuyển đổi nguồn điện, MH Power luôn xem trọng lượng bình nguyên bản là một trong những thông số đầu vào cần xem xét.
Mục tiêu không chỉ là tạo ra một bộ pin hoạt động được, mà là tạo ra một hệ thống phù hợp với chiếc xe cụ thể.
10. Những lợi ích khi nhà máy chuyển sang pin lithium
Đối với môi trường nhà máy may, xe nâng thường được sử dụng để luân chuyển nguyên liệu, thành phẩm và hàng hóa giữa kho với khu vực sản xuất. Khả năng duy trì xe sẵn sàng hoạt động có ảnh hưởng trực tiếp tới luồng logistics nội bộ.
Việc chuyển sang pin lithium mang lại một số lợi thế đáng chú ý.
Giảm công việc bảo dưỡng bình
Pin lithium không yêu cầu châm nước cất định kỳ như ắc quy chì nước.
Doanh nghiệp giảm được các công việc liên quan đến kiểm tra dung dịch điện phân, vệ sinh cực bình và bảo dưỡng đặc thù của hệ thống chì-axit.
Có thể sạc linh hoạt hơn
Pin lithium phù hợp với hình thức sạc trong các khoảng nghỉ của ca làm việc, giúp doanh nghiệp linh hoạt hơn trong việc bố trí thời gian vận hành xe.
BMS giám sát bộ pin
Bộ pin được quản lý bằng BMS nhằm theo dõi các thông số quan trọng của pack và thực hiện các chức năng bảo vệ cần thiết.
Không phụ thuộc hoàn toàn vào việc đọc điện áp để đánh giá pin
Hệ thống lithium có khả năng quản lý trạng thái pin rõ ràng hơn, thuận tiện cho quá trình kiểm tra và vận hành.
Phù hợp với môi trường nhà máy cần xe hoạt động thường xuyên
Đối với doanh nghiệp có nhiều ca sản xuất hoặc yêu cầu logistics nội bộ liên tục, khả năng sạc linh hoạt và giảm thời gian chăm sóc bình là lợi thế đáng cân nhắc.
11. Một bộ pin lithium tốt phải bắt đầu từ bước khảo sát đúng
Qua dự án Toyota 7FBR15 tại Nam Định, có thể thấy quy trình chuyển đổi pin lithium nên bắt đầu từ chiếc xe, chứ không phải từ một model pin có sẵn.
MH Power thực hiện theo trình tự:
Kiểm tra tem xe → kiểm tra bình nguyên bản → đo kích thước → kiểm tra trọng lượng → lựa chọn dung lượng → thiết kế thùng → sản xuất pin → chuẩn bị đầu nối → lắp đặt → kiểm tra vận hành và hệ thống sạc.
Cách làm này đặc biệt phù hợp với các xe nâng Nhật Bản đã vận hành nhiều năm, nơi kích thước thùng bình và cấu hình thực tế cần được xác nhận trực tiếp trước khi sản xuất.
12. Hoàn thành lắp đặt SuperV SVF48-280 tại nhà máy may Nam Định
Sau khi hoàn thiện lắp đặt, chiếc Toyota 7FBR15 đã được chuyển đổi từ bộ ắc quy GS Yuasa 48V – 280Ah, nặng 465 kg sang bộ pin lithium SuperV SVF48-280 – 51.2V 280Ah, trọng lượng khoảng 440 kg.
Dự án thể hiện cách MH Power tiếp cận một case chuyển đổi pin xe nâng: không chỉ thay đổi công nghệ nguồn điện mà thiết kế giải pháp theo đúng chiếc xe và điều kiện sử dụng của khách hàng.
Đối với những doanh nghiệp đang sở hữu xe nâng điện Toyota, Komatsu, Nichiyu, TCM, Mitsubishi, Heli, Hangcha hoặc các thương hiệu khác đang sử dụng ắc quy chì, MH Power có thể khảo sát để lựa chọn cấu hình lithium phù hợp.
